Saugdüsen und Saugnäpfe in großer Auswahl für manuelle Vakuumpinzetten sowie elektrische und manuelle Dauervakuumpinzetten. Alle passend für die Handhabung von Kleinteilen, Bauteilen in der Elektronik-Fertigung, SMD-Handling, Uhren und Optikindustrie, Feinwerkstatt, Mikrotechnik und Mikromechanik.

Die Saugdüsen mit Luerlock-Verschluss, bestehend aus Aluminium, in gerader und 45° gebogener Ausführung, sind passend für alle von uns angebotenen manuellen und elektrischen Vakuumgeräte. Die komplett montierte Saugdüse ist durch den austauschbaren Saugnapf lieferbar in verschiedenen Materialen, wie …

Schwarzes ESD-sicheres Silikon,
BLACK-BUNA, ableitend und abdruckarm,
Klar aus Silikon, Temperaturgeschützt bis 250C°, nicht ESD sicher.
poly-BLUECUP, katalytisch gehärtete Kautschukmischung auf Silikonbasis. Hinterlässt keine Abdrücke, ist nicht ESD fähig.
WHITE DELRIN – sehr hohe Steifheit , statisch ableitend und hitzebeständig bis 100C°.

Durchmesser der Saugdüsen/-näpfe von 2,38mm bis 19,05mm.
Für Mikroanwendung, somit elektrische Vakuumpinzetten, spezielle Mikro-Saugdüsen der VSPT Serie im Durchmesser-Bereich von 0,25mm – 2,00mm. Das Material ist WHITE DELRIN, statisch ableitend und hitzebeständig bis 100C°, zum Handhaben von kleinsten Teilen wie 0,15mm.

Saugnäpfe, Vakuumsauger, Vakuumsaugnapf  - Zubehör für elektrische und manuelle Vakuumpinzetten

ESD sichere Saugnäpfe oder Vakuumsauger, verschiedene Materialien und unterschiedliche Größen.

Schwarzes ESD-sicheres Silikon, hitzebeständig bis 95C°, Elektrische Eigenschaften: Größer als 102 Ohm. Saugnapf – Durchmesser von 3,18mm – 19,05mm, mit Endung ESD, z.B. V 9013-ESD.

BLACK-BUNA, ableitendes Material, hitzebeständig bis 120C°. Elektrische Eigenschaften: Größer als 108 - 1011Ohm. Saugnapf – Durchmesser von 2,38 mm – 19,05mm, mit Endung B, z.B. V 9025-B.

Klare Vakuumsaugnäpfe aus Silikon, Temperaturgeschützt bis 250C°, nicht ESD sicher. Saugnapf – Durchmesser von 2,38mm – 19,05mm, Endung C, z.B. V 9038-C.

poly-BLUECUPS, katalytisch gehärtete Kautschukmischung auf Silikonbasis. Hinterlässt keine Abdrücke, ist nicht ESD fähig. Eignet sich hervorragend für die Handhabung rückstandsempfindlicher Oberflächen und Gegenstände, wie Linsen oder optische Filter. Betriebstemperaturgrenze - 250oC. Elektrische Eigenschaften: Größer als 1013 Ohm. Saugnapf – Durchmesser von 3,18mm – 19,05mm, Bezeichnung poly-BLUECUP, z.B. V 9050-PUR.



Als Ersatzteil für die Vakuum Saugdüsen oder Spitzen. Neben den Standardgrößen können wir auch extrem kleine Durchmesser anbieten.


Vakuum Spitzen in leitfähiger Ausführung, inkl. der Saugnäpfe



VAKUUM SAUGDÜSEN UND SAUGNÄPFE

Vakuum Spitzen in leitfähiger Ausführung, inkl. der Saugnäpfe


ESD T1- S3 (GERADE) B3 (GEBOGEN)

Ø ca. 3,17 mm


ESD T1- S6 (GERADE ) B6 (GEBOGEN)

Ø ca. 6,35 mm


ESD T1- S9 (GERADE) B9 (GEBOGEN)

Ø ca. 9,52 mm


Art.-Nr.

ESD T1- S12 oder B12: Ø ca. 12,17 mm

ESD T1- S15 oder B15: Ø ca. 15,88 mm

ESD T1 S19 oder B19: Ø ca. 19,05 mm


VSPT-VAKUUM SAUGDÜSEN - SPITZEN

Art. Nr.:
VSPT-1005-BB: Ø 0,25mm außen und 0,13mm innen
VSPT-1005-SB: Ø 0,25mm außen und 0,13mm inne

VSPT-2010-BD: Ø 0,51mm außen und 0,25mm innen
VSPT-2010-SD: Ø 0,51mm außen und 0,25mm innen






Art. Nr.

VSPT-3020-BD: Ø 0,76mm außen und 0,51mm innen
VSPT-3020-SD: Ø 0,76mm außen und 0,51mm innen


Art. Nr.

VSPT-4030-BD: Ø 1,02mm außen und 0,76mm innen
VSPT-4030-SD: Ø 1,02mm außen und 0,76mm innen


Art. Nr.

VSPT-6040-BD: Ø 1,52mm außen und 1,02mm innen
VSPT-6040-SD: Ø 1,52mm außen und 1,02mm innen


Art. Nr.

VSPT-8060-BD: Ø 2,00mm außen und 1,52mm innen
VSPT-8060-SD: Ø 2,00mm außen und 1,52mm innen

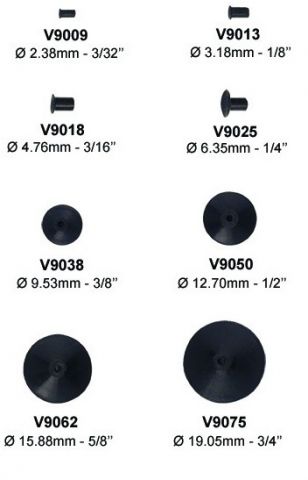

VAKUUM SAUGNÄPFE-ESD

Artikelnr.: BEISPIEL: V9013-ESD

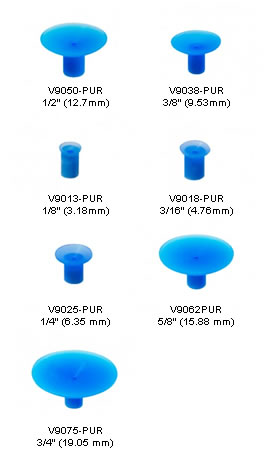

BLAUE VAKUUM SAUGNÄPFE

PureAClean blue, abdruckfrei, NICHT ESD sicher:
- 1/2" (12.7mm) Durchmesser des Saugnapfes
- 3/8" (9.53mm) Durchmesser des Saugnapfes
- 1/8" (3.18mm) Durchmesser des Saugnapfes
- 3/16" (4.76mm) Durchmesser des Saugnapfes
- 1/4" (6.35 mm) Durchmesser des Saugnapfes
- 5/8" (15.88 mm) Durchmesser des Saugnapfes
- 3/4" (19.05 mm) Durchmesser des Saugnapfes

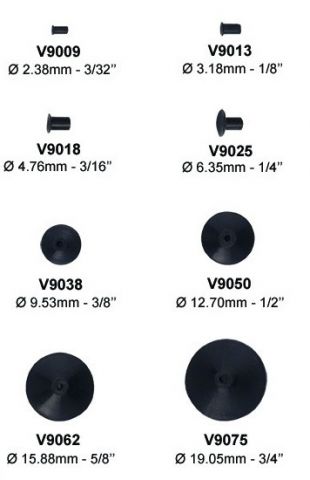

VAKUUM SAUGNÄPFE AUS BLACK BUNA

Lieferbar in folgenden Materialien mit entsprechender Endung:

-B Black-Buna-N, static dissipative, non marking cups (up to 120° C / 250° F)
-ESD Black, ESD safe High Temperature Silicon cups (up to 230° C / 445° F)
-C Clear Silicon (up to  250° C / 480° F)
-PUR Non marking, ideal for lenses and optical filters

Artikelnr.: BEISPIEL: V9009-B
